"Arduinos" und sonstige Microcontroller Bastelprojekte:
Nr. 01: DCF77-Empfänger
  •  Basis: Arduino Uno
  •  Empfang und Dekodierung des DCF77 Zeitzeichensender-Signals
  •  Aussendung eines Zeitzeichens auf 433MHz im erweiterten "ALDI"-Protokoll zur Synchronisation anderer Arduinos
  •  Anzeige auf 2x16 Zeichen LC Display
  •  Ansteuerung und Dekodierung 4x8 Keyboard Matrix
  •  Aussendung Steuersignale für Slave-Arduinos
  •  Aussendung Steuersignale für Funksteckdosen
  •  Automatische Lichtsteuerung über Funksteckdosen
  •  Wecker- und Alarmfunktion (Piezo-Summer)
  •  Automatische Quarzjustierung mit DCF77 Zeitbasis
Nr. 02: Funksensor Datenlogger
  •  Basis: Arduino Uno
  •  Anzeige auf 2x16 Zeichen LC Display
  •  Empfang, Anzeige und Logging von Funk-Aussensensoren ALDI und Logilink
  •  Empfang und Logging der Windmesser-Daten von Arduino Nr. 09
  •  Empfang und Logging des Zeitzeichens von Arduino Nr. 01
  •  Messung und Logging externer Sensoren (NTC Temperatursensoren und Regendetektor)
  •  Datenlogging auf SD_Karte
Nr. 03: Funksensor Datenlogger
  •  Basis: Arduino Uno
  •  Anzeige auf 2x16 Zeichen LC Display
  •  Empfang, Anzeige und Logging von Funk-Aussensensoren ALDI und Logilink
  •  Empfang und Logging der Windmesser-Daten von Arduino Nr. 09
  •  Empfang und Logging des Zeitzeichens von Arduino Nr. 01
  •  Messung und Logging des Luftdrucks
  •  Datenlogging auf SD_Karte

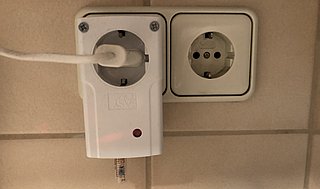

Nr. 04: Badezimmer Raumtemperatursender
  •  Basis: Arduino Micro
  •  Messung Raumtemperatur via NTC Widerstand
  •  Aussendung des Messsignals auf 433MHz im "ALDI"-Protokoll
  •  Eingebaut in Funksteckdosengehäuse
Badezimmersensor
Nr. 05: Heizkreissteuerung Obergeschoss
  •  Basis: Arduino Micro
  •  Anzeige auf 2x16 Zeichen LC Display
  •  Empfang, Anzeige und Logging von Funk-Aussensensoren ALDI und Logilink
  •  Empfang und Logging des Zeitzeichens von Arduino Nr. 01
  •  Empfang und Logging der Temperaturwerte Badezimmer von Arduino Nr. 04
  •  Messung und Logging externer Sensoren (NTC Temperatursensoren)
  •  Datenlogging auf SD_Karte
  •  Steuerung von 4 Kanälen für Fußbodenheizungsventile nach Zeit- und Temperaturprofilen
  •  Steuerbar und Datenaustausch über Bluetooth Interface
Nr. 06: Heizkreissteuerung Untergeschoss
  •  Basis: Arduino Micro
  •  Anzeige auf 2x16 Zeichen LC Display
  •  Steuerung von 2 Kanälen für Fußbodenheizungsventile nach Zeitprofil
  •  Steuerbar über Bluetooth Interface
Heizkreissteuerung Untergeschoss
Nr. 07: Geigerzähler

  •  Basis: Arduino Nano
  •  Anzeige auf 2x16 Zeichen LC Display
  •  Hochspannungserzeugung und Regelung für Geiger-Müller-Zählrohr
  •  Impulsauswertung für Geiger-Müller-Zählrohr
  •  Batterieüberwachung und automatische Abschaltung
  •  Auswertung und Entprellung von 3 Bedientasten
  •  Datenlogging auf internem EEPROM
  •  Datenübertragung zu PC via USB-Schnittstelle

    siehe auch: RADON und RADONMESSUNG HOMEMADE
Geigerzähler

Geigerzähler

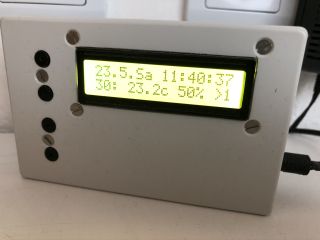

Nr. 08: Wecker
  •  Basis: Arduino Nano
  •  Anzeige auf 2x16 Zeichen LC Display
  •  Auswertung und Entprellung von 4 Bedientasten
  •  Empfang und Anzeige von Funk-Aussensensoren ALDI und Logilink
  •  Empfang der Windmesser-Daten von Arduino Nr. 09
  •  Empfang des Zeitzeichens von Arduino Nr. 01
  •  Funktransceiver 2,4 GHz mit NRF24L01 (Alarmkanal)
  •  Wecker- und Alarmfunktion (Piezo-Summer)
  •  Diverse Weck- und Alarmfunktionen programmierbar
Wecker
Nr. 09: Windmesser
  •  Basis: Arduino Nano
  •  Arbeitspunktregelung für optische Drehwinkelerfassung
  •  Windstärkeberechnung
  •  Messung von Lichtstärke und Temperatur
  •  Aussenden der Messwerte auf 433MHz im erweiterten "ALDI"-Protokoll
Windmesser
Nr. 10: EKG Logger
  •  Basis: Arduino Uno
  •  Anzeige auf 2x16 Zeichen LC Display
  •  EKG-Messung mit Eigenbau EKG-Verstärker
  •  EKG-Verstärker: 3-fach Tiefpass, 50Hz Notchfilter und Arbeitspunktregelung
  •  Auswertung und Entprellung von 2 Bedientasten
  •  Mehrkanalmessung und Zeitauflösung konfigurierbar
  •  Datenlogging auf SD-Karte.
  •  Langzeit-EKG-fähig
Nr. 11: EKG Monitor
  •  Basis: Arduino Uno
  •  Graphische Anzeige auf 128x64 Pixel I2C OLED Display
  •  EKG-Messung mit Eigenbau EKG-Verstärker
  •  EKG-Verstärker: 3-fach Tiefpass, 50Hz Notchfilter und Arbeitspunktregelung
  •  Auswertung und Entprellung von 2 Bedientasten und Steuer-Potentiometer
  •  Automatische R-Spike Synchronisation
  •  Berechnung und Anzeige Pulsfrequenz
  •  Programmierbare Signalfilterung und synchronisierte Mittelwertbildung
  •  Konfigurierbare kontinuierliche Seriellübertragung zu einem PC
  •  Speicherung von 10 EKG-Waveforms im internen EEPROM
EKG Display
Nr. 12: Heizdatenerfassung mit Internet-Schnittstelle
  •  Basis: ESP8266 Wemos D1
  •  Eigenbau-Antikollosion-Adressierung von DS18B20 Temperatursensoren
  •  Automatische DS18B20 Sensor-Zuordnung auf "One-Wire"-Bus
  •  Automatische Temperaturmessung beliebig vieler DS18B20 Sensoren
  •  Übertragung der Messdaten via WLAN auf Internet-Server
  •  Automatische Datenpufferung zur Überbrückung von Übertragungsunterbrechungen
  •  Automatische Abtastzeitanpassung bei Pufferüberlauf
  •  Seriellausgabe der Messdaten für externes Backup-System (Nr. 14)
Heizdatenerfassung und Echtzeit Darstellung im Internet
Nr. 13: Temperaturmesssystem mit Internet-Schnittstelle
  •  - Basis: ESP8266 Wemos D1
  •  - Wie Nr. 12, nur mit generischer Temperatursensorkonfiguration
Nr. 14: Heizdatenlogger Backupsystem
  •  - Basis: Arduino Mega
  •  - Anzeige auf 4x20 Zeichen LC Display
  •  - Ansteuerung und Dekodierung 4x4 Keyboard Matrix
  •  - Empfang und Backup-Logging der Heizdaten von ESP8266-System (Nr. 12)
  •  - Empfang, Anzeige und Logging von Funk-Aussensensoren ALDI und Logilink
  •  - Empfang und Logging der Windmesser-Daten von Arduino Nr. 09
  •  - Empfang und Logging des Zeitzeichens von Arduino Nr. 01
  •  - Messung und Logging externer Temperatursensoren (DS18B20-Bus)
  •  - Datenlogging auf SD_Karte
  •  - Alternativ steuerbar und Datenaustausch über Bluetooth Interface
Nr. 15: Gartenbewässerungs-Steuerung
  •  - Basis: Arduino Micro
  •  - Auswertung und Entprellung von 2 Bedientasten und Steuer-Potentiometer
  •  - Steuerbar über Bluetooth Interface
  •  - Diverse Tageszeitprofile und Schaltmodi einstellbar
  •  - Ansteuerung eines Solid-State Relais für 230V
Nr. 16: Steuerung UVC Desinfektionslampe
  •  - Basis: Arduino Micro
  •  - Wie Nr. 15, jedoch mit Steuermodi zur Ansteuerung einer UVC-Desinfektionslampe
Nr. 17: Automatische Kellerfenster-Steuerung
  •  - Basis: Arduino Nano
  •  - Messung und Auswertung von Innenraumtemperatur und Luftfeuchte
  •  - Messung und Auswertung von Aussentemperatur und Luftfeuchte
  •  - Berechnung der Feuchtedichte Innenraum und Aussenluft
  •  - Ansteuerung eines Schrittmotorantriebs zur automatischen Öffnung eines Kellerfensters
Spindelantrieb
Spindelantrieb mit Schrittmotor
Nr. 18: Einfacher Heizdatenlogger
  •  - Basis: 80C552 Microcontroller
  •  - Eigenbauhardware
  •  - Eigenes PCB Layout
  •  - Messung und Auswertung diverser Temperatursensoren
  •  - Datenlogging und Pufferung im RAM
  •  - Seriellschnittstelle zur Anbindung an eigenen Internet-Server-PC
80C552 Board
Nr. 19: Netzunabhängige Alarmanlage
  •  - Basis: Arduino Micro
  •  - Details sind geheim, um es Einbrechern nicht zu leicht zu machen!
Nr. 20: Auto Ein-/Ausfahrthilfe für Garage
  •  - Basis: Arduino Uno
  •  - Abstandsmessung mit Ultraschallsensor
  •  - Positionsanzeige auf 2x16 Zeichen LC Display
  •  - Optische Garagentor Positionserfassung
  •  - Temperaturmessung mit DS18B20 Sensor
  •  - Temperaturkompensation des Ultraschallsensors
  •  - Erfassung der Fahrzeug Ein-/Ausfahrt
  •  - Messdatenaussendung auf 433MHz im "ALDI"-Protokoll
Positionsanzeige Garageneinfahrt
Nr. 21: Steuerung und Regelung für Solarpumpe
  •  - Basis: Arduino Uno
  •  - Anzeige auf 2x16 Zeichen LC Display
  •  - Auswertung und Entprellung zweier Bedientasten
  •  - PI-Regler für Solarpumpe
  •  - PWM-Ausgang für Solarpumpe
  •  - Messung PT1000 Kollektorfühler via Eigenbau PT1000 Präzisions-Messverstärker
  •  - Datenlogging auf SD-Karte
  •  - Messung und Logging externer Temperatursensoren (DS18B20-Bus)
  •  - Empfang, Anzeige und Logging von Funk-Aussensensoren ALDI und Logilink
  •  - Empfang und Logging des Zeitzeichens von Arduino Nr. 01
  •  - Logging der Solarregler-Daten: Stellgröße Pumpe, Vorlauf-, Rücklauf- und Kollektortemperaturen
  •  - Rückpumpfunktion zur Kompensation eines Schwerkraftbremsen-Defekts
  •  - Alternativ steuerbar und Datenaustausch über Bluetooth Interface
Nr. 22: Stromverbrauchs-Logger
  •  - Basis: Arduino Mega
  •  - Anzeige auf 4x20 Zeichen LC Display
  •  - Ansteuerung und Dekodierung 4x4 Keyboard Matrix
  •  - Empfang der Signale der optischen Schnittstelle eines SmartMeter Stromzählers (SML-Protokoll)
  •  - Erfassung der Zählerdaten:
    • Gesamt-Energieverbrauch
    • aktuelle Wirkleistung
    • Phasenströme L1, L2, L3
    • Phasenwinkel der Ströme L1, L2, L3
    • Spannungen der Netzphasen L1, L2, L3
  •   - Berechnung und Auswertung folgender Prozesswerte:
    • Erfassung und Berechnung von Minimal-, Durchschschnitts- und Maximalwerten der Ströme und Leistungen
    • Wirkleistung der Netzphasen L1, L2, L3
    • Gesamt-Energieverbrauch der einzelnen Netzphasen L1, L2, L3
  •  - Empfang, Anzeige und Logging von Funk-Aussensensoren ALDI und Logilink
  •  - Empfang und Logging des Zeitzeichens von Arduino Nr. 01
  •  - Datenlogging auf SD_Karte
  •  - Alternativ steuerbar und Datenaustausch über Bluetooth Interface
Stromverbrauchskurven, Beispiel
